直线导轨

导轨又称滑轨、线性导轨、线性滑轨,用于直线往复运动场合,拥有比直线轴承更高的额定负载, 同时可以承担一定的扭矩,可在高负载的情况下实现高精度的直线运动。

联系我们

  • 直线导轨
    微信
  • 直线导轨
    淘宝店铺

陶经理

15852551413

相似推荐

数控车铣 复合永磁 同步伺服电主轴单元。强劲的 C 轴插补功能,结合磁感应编码器,分度精度可以达到 0.001°。高动态响应速度,0 ~ 5000r/min 高速启停速度 <0.8s。

交流感应伺服主轴电机。结构紧凑、性能优越、外形美观、效率高、广泛应用于机械制造的各个领域,具有良好的性能价格比。

三爪卡盘由卡盘体、活动卡爪和卡爪驱动机构组成。三爪卡盘上三个卡爪导向部分的下面,有螺纹与碟形伞齿轮背面的平面螺纹相啮合,当用扳手通过四方孔转动小伞齿轮时,碟形齿轮转动,背面的平面螺纹同时带动三个卡爪向中心靠近或退出,用以夹紧不同直径的工件。用在三个卡爪上换上三个反爪,用来安装直径较大的工件。

减速器是一种由封闭在刚性壳体内的齿轮传动、蜗杆传动、齿轮-蜗杆传动所组成的独立部件,常用作原动件与工作机之间的减速传动装置 。在原动机和工作机或执行机构之间起匹配转速和传递转矩的作用,在现代机械中应用极为广泛

电主轴具有结构紧凑、重量轻、惯性小、振动小、噪声低、响应快等优点,而且转速高、功率大,简化机床设计,易于实现主轴定位,是高速主轴单元中的一种理想结构。

蓝宝石、单晶硅、硬质合金、玻璃等材料加工首选。

直线导轨特性


  1. 定位精度高,重现性佳直线导轨平滑的滚动运动方式,摩擦系数特别小,尤其静摩擦力与动摩擦力的差距很小,即使在 微量进给时也不会有空转打滑的现象,解析能力与重现性最佳,因此可以实现­μm级的定位精度。

  2. 低摩擦阻力,可长时间维持精度直线导轨的滚动摩擦阻力可减小至滑动导轨摩擦阻力的1/20~1/40,尤其润滑结构简单,润滑容易,润滑效果优良,摩擦接触面的磨耗最低,因此可以长时间维持行走精度。

  3. 可承受四方向的高负荷能力几何力学结构的最佳化设计,可同时承受径向、反径向与横方向的负荷,并保持其行走精度,同时可轻易地藉由施于预压与增加滑块数量,就可以提高其刚性与负荷能力。由施于预压与增加滑块数量,就可以提高其刚性与负荷能力。

  4. 适合高速化之应用摩擦阻力小的特性,对设备的驱动马力需求低,节省能源效果大,尤其运动磨耗小,温升效应低,可同时实现机械小型化与高速化的需求。

  5. 组装容易并具互换之特性直线导轨的安装只要在铣削或研磨加工的安装面上,以一定的组装步骤,即能重现线直线导轨的加工精密度,可降低传统铲花加工的时间与成本。并且其可互换之特性,可以将滑块任意配装在同型号的导轨上,同时又保持相同的顺畅度与精密度,机台组装最容易,维修保养最简便

  6. 重负荷型MSA系列


产品简介



MSA系列直线导轨采用4列圆弧接触式及45°触角的钢珠列设计,提供径向、反径向及横方向四方向的相同额定负荷能力,无论X、Y、Z等轴的各种安装方式都可以使用,并且可在维持低摩擦阻力情况下均匀的施以预压,增强四个受力方向的刚性,特别适合高精度与高负荷的运动方式。
专利的润滑油路设计,能够均匀的将润滑油脂注入每个循环回路,无论各种安装方式都可以获得最佳的润滑效果,并且提升整体的行走顺畅度与使用寿命,实现高精度、高可靠度及平滑稳定的直线运动需求。




产品特性



高刚性,四方向等负荷设计

具自动调心能力



行走顺畅度佳,低噪音

具互换之特性

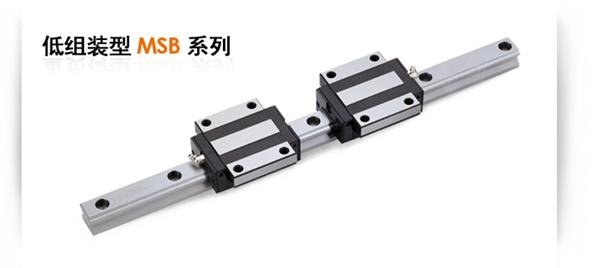

  1. 低组装型MSB系列


产品简介



MSB 系列直线导轨采用4列圆弧接触式及45°触角的钢珠列设计,提供径向、反径向及横方向四方向的相同额定负荷能力,无论X、Y、Z等轴的各种安装方式都可以使用,并且可在维持低摩擦阻力情况下均匀的施以预压,增强四个受力方向的刚性,特别适合高精度与高负荷的运动方式。
专利的润滑油路设计,能够均匀的将润滑油脂注入每个循环回路,无论各种安装方式都可以获得最佳的润滑效果,并且提升整体的行走顺畅度与使用寿命,实现高精度、高可靠度及平滑稳定的直线运动需求。




产品特性



低组装,四方向等负荷设计

具自动调心能力



行走顺畅度佳,低噪音

具互换之特性




  1. 全滚柱MSR系列


产品简介



MSR 系列滚柱型直线导轨由于使用滚柱滚动体取代一般的钢珠滚动体,因此在相同尺寸的线性滑轨上可提供更高的刚性与负载能力,特别适用于讲求高精度、高负载与高刚性的设备需求。




产品特性



超重负荷

四方向负荷的最佳化设计



超高刚性

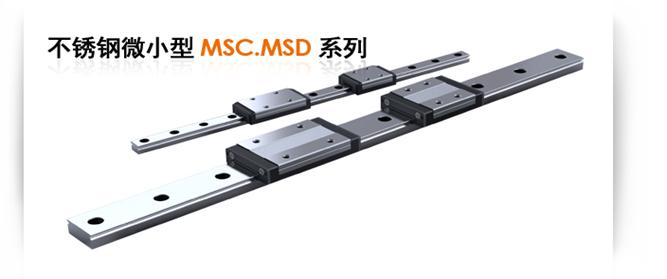

  1. 不锈钢微小型MSC、MSD系列


产品简介



MSC不锈钢系列直线导轨采用2列歌德圆弧接触式及45°接触角的钢珠设计,提供径向、反径向及横方向四方向的相同额定负荷能力,无论X、Y、Z等轴的各种安装方式都可以使用。超小型化与低摩擦阻力的设计,适合小型化设备使用。配合润滑油路设计,能够均匀的将润滑油脂注入每个循环回路,无论各种安装方式都可以获得最佳的润滑效果,并且提升整体的行走顺畅度与使用寿命,实现高精度、高可靠度及平滑稳定的直线运动需求。




产品特性



四方向等负荷设计

行走顺畅度佳,低噪音

钢珠钢丝保持器设计



超小型设计

具互换之特性

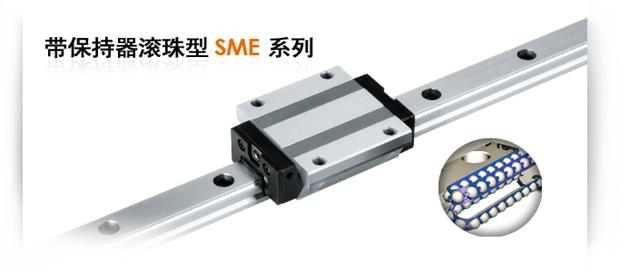

  1. 带保持器滚珠型SME系列


产品简介



SME系列带保持器滚珠型直线导轨比起一般标准型直线导轨,搭配钢珠链带的专利设计,可使其运行更为稳定顺畅,特别适用于讲求高速度、高精度的设备需求。




产品特性



四方向等负荷设计

钢珠链带式设计,行走顺畅度佳



具自动调心能力

低噪音,润滑效果佳

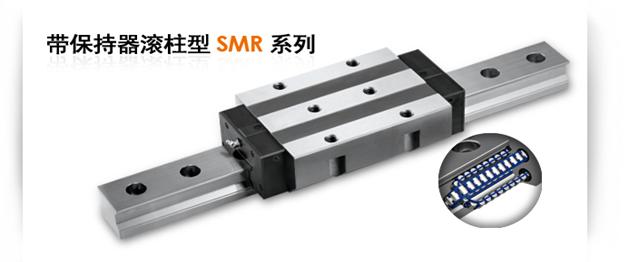

  1. 带保持器滚柱型SMR系列


产品简介



SMR系列带保持器滚柱型直线导轨由于使用滚柱滚动体取代一般的钢珠滚动体,因此在相同尺寸的直线导轨上可提供更高的刚性与负载能力,另SMR系列搭配滚柱链带式的专利设计,更可使其运行更为稳定顺畅,特别适用于讲求高精度、高负载与高刚性的设备需求。




产品特性



超重负荷

四方向负荷的最佳化设计



超高刚性

滚柱链带式设计,行走顺畅度佳



低噪音,润滑效果佳





  1. 宽幅型MSG系列


产品简介



MSG系列线性导轨采用4列圆弧接触式及45°接触角的钢珠列设计,提供径向、反径向及横方向四方向的相同额定负荷能力,无论X、Y、Z等轴的各种安装方式都可以使用,并且可在维持低摩擦阻力情况下均匀的施以预压,增强四个受力方向的刚性,特别适合高精度与高负荷的运动方式,而设计上增大导轨宽度并降低组合高度,在高力矩与有限空间场合下,可采用单轴配置使用。

专利的润滑油路设计,能够均匀的将润滑油脂注入每个循环回路,无论各种安装方式都可以获得最佳的润滑效果,并且提升整体的行走顺畅度与使用寿命,实现高精度、高可靠度及平滑稳定的直线运动需求。




产品特性



高刚性,四方向等负荷设计

行走顺畅度佳,低噪音



具自动调心能力

具互换之特性
