双主轴走心机

产品简介: 1、无导套/活动导套根据工件需求,可互相切换; 2、油冷式电主轴,比风冷却电主轴冷却更均匀,比机械主轴更稳定; 3、绝对式电机,开关机自动寻原点,省时、省事、省人工; 4、采用NSK轴承、THK线规/螺杆,高精度、高寿命; 5、主/副轴标配C轴任意分度定位,功能齐全不套路; 6、主轴侧面动力头5孔位/副轴4孔位支持拔插拓展功能; 7、标配切断检测功能;

主轴最大钻孔直径∅13mm

主轴最大攻丝直径M12

主轴最大钻孔深度75mm

油冷式电主轴

23把刀具位

联系我们

  • 双主轴走心机
    微信
  • 双主轴走心机
    淘宝店铺

陶经理

15852551413

相似推荐

倒立式车床采用了主轴上下料作为Z向拖板的组成部分进行工件取放的操作。可加工最大直径300 mm的工件。短行程和结构紧凑的设计实现了极短的装夹和节拍时间。这样可确保倒立式车床在加工经常变化的批量尺寸及零件改型时具有极高的灵活性,既可以自动化生产又无需机械手。

采用稳定的C形结构,五轴联动。标配高速电主轴,直驱数控转台和伺服刀库。

适用于汽车零部件等轴类,盘类,圈类零件生产。

对各种圆柱体零件,环形零件及长棒料进行通磨加工。对圆锥小于1:20的圆锥体和各种成形回转体零件的切入磨削加工。

★专业开发简洁明了人机画面设置加工参数,具备预警功能。 ★内建各项砂轮修整循环程式,如:底面、斜角、内外圆角、复角、曲面等模式。 ★内建各项磨削循环程式,如:平面、台阶、等深距沟槽、不等深距沟槽、曲面等模式。 ★具备手轮模拟磨削路径功能,手轮转动机床运行路径

​双头车床适用于两端同轴度要求较高的较长棒料或管类零件加工。

1.车铣复合加工中心使用高精度内藏式主轴; 2.自由移动式操作面板提高作业效率; 3.机型主要大批量生产各种小零件及复杂零件高速加工,多样化加工; 4.特别是细长复杂工序可一次性加工成型,可配置自动送料装置提高效率; 5.材料明细:切削、铜、铁、铝合金、不锈钢、铁弗龙等材质

机床配备副主轴及副刀架,实现工件旋转对接进行二次加工,减少二次装夹时间。系统配备双通道功能,实现正副主轴同时加工,免除二次加工麻烦,大大提高生产效率。可配备全自动送料机及产品收集装置,实现全自动化生产管理。

所有的努力

都是为了让加工更简单



1. 设备整体外观及功能介绍


产品简介:

1、无导套/活动导套根据工件需求,可互相切换;

2、油冷式电主轴,比风冷却电主轴冷却更均匀,比机械主轴更稳定;

3、绝对式电机,开关机自动寻原点,省时、省事、省人工;

4、采用NSK轴承、THK线规/螺杆,高精度、高寿命;

5、主/副轴标配C轴任意分度定位,功能齐全不套路;

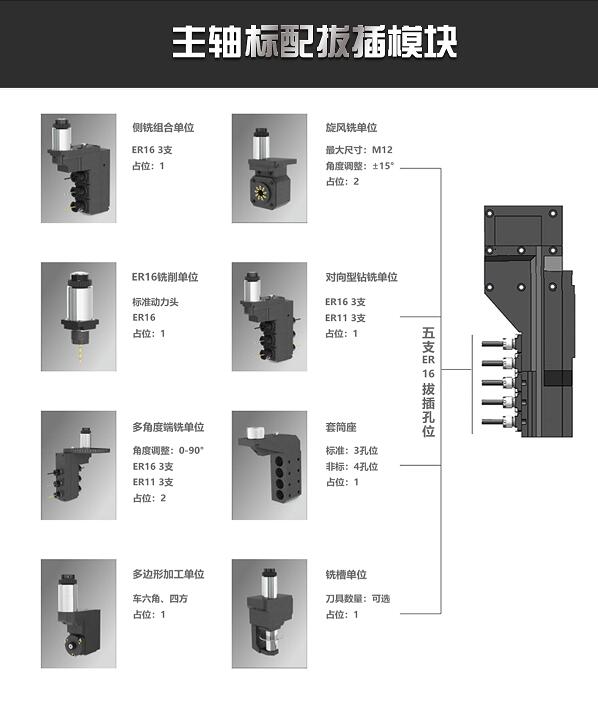

6、主轴侧面动力头5孔位/副轴4孔位支持拔插拓展功能;

7、标配切断检测功能;

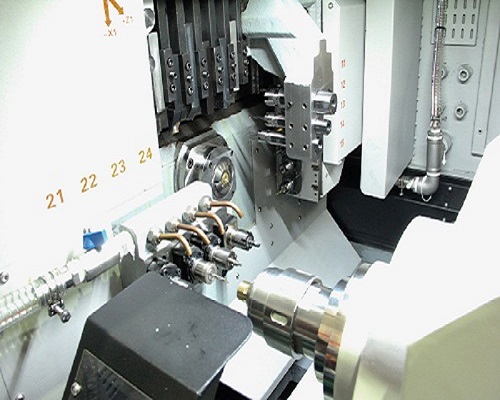

2. 设备内部结构



3. 主要配置展示


品名 品牌 厂家地区
操作系统 新代SYNTEC 中国台湾
主轴及驱动 油冷式电主轴/新代驱动器 中国台湾
轴承 NSK 日本
导轨 THK/力士乐 日本/德国
丝杠 THK 日本
伺服电机 新代SYNTEC 中国台湾
电机驱动器 新代SYNTEC 中国台湾
电器元器件 施耐德 德国
润滑系统 河谷 日本
继电器 欧姆龙 日本
行程开关 欧姆龙 日本
电磁阀 亚德客 中国台湾



附件项目 推荐品牌
活动导套 南京建克
自动送料机   苏州中意
夹头/导套 四川都江堰宏益博
自动排屑机 苏州艾恩司(LNS)
油雾回收机 福建浩晟
高压油泵 昆山景跃精密

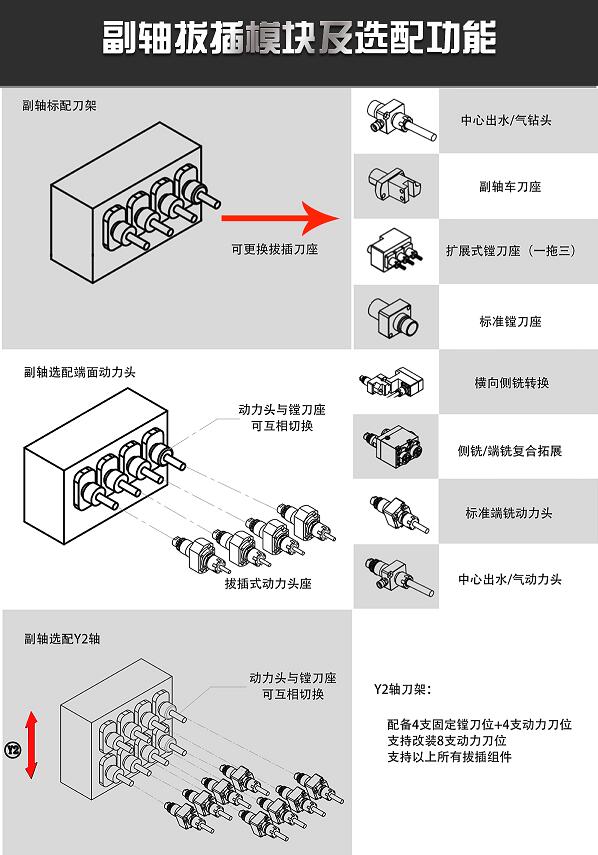

副轴端面动力头 南京建克
拔插部件(动力座) 中国台湾崧嘉

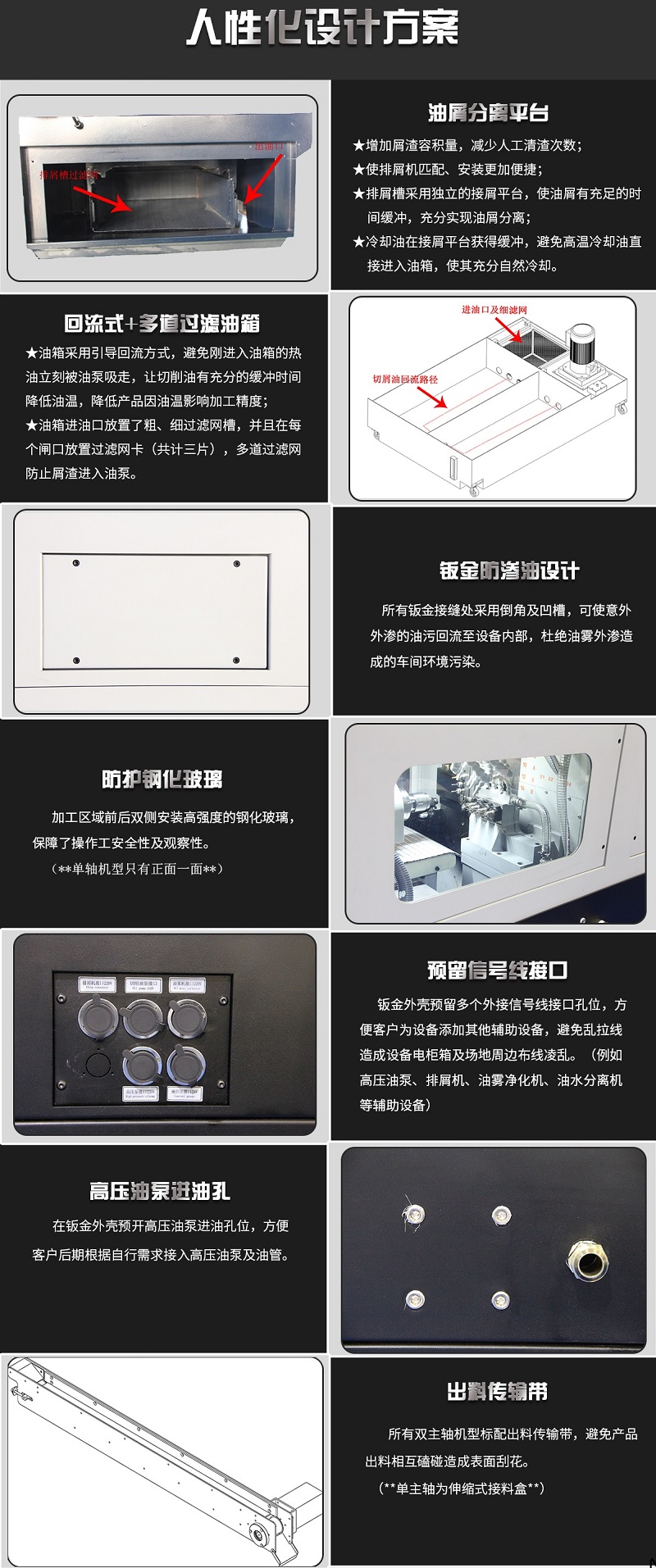

4. 设计特色





5.设备参数性能


系统 台湾新代 Syntec220TB
控制通道 双通道
最小设定单位 0.001mm
最快移动速度 24 m/min
加工能力 最大加工直径 32 mm
单次最大送料长度 有导套 260mm
无导套 1:2.5D(直径:长度)
主轴最大钻孔直径 主轴轴向 Φ13mm
主轴最大攻丝直径 主轴轴向 M12
主轴最大钻孔深度 主轴轴向 75mm
动力头最大钻孔直径 径向 Φ10mm
动力头最大攻丝直径 径向 M8
副轴最大钻孔直径 副轴轴向 Φ13mm
副轴最大攻丝直径 副轴轴向 M12
刀具 排刀结构 上排刀
主轴车刀 6把  1把16X16mm+5把12X12mm
主轴侧面动力头 5支  5支ER16
主轴端面固定座 4支  ER11/ER16/ER20
副轴端面固定座 4支  ER11/ER16/ER20
主轴 主/副轴类型 内藏油冷式电主轴
主/副轴转速 8000rpm/min
主/副轴分度 0.001°
主/副轴通孔直径 34mm
主/副轴中心高度 1060mm
电机功率 主轴功率 3.5kw/6.0kw
副轴功率 3.5kw/6.0kw
侧面动力头电机功率 1.1kw
侧面动力头转速 2000rpm/min/4000rpm/min

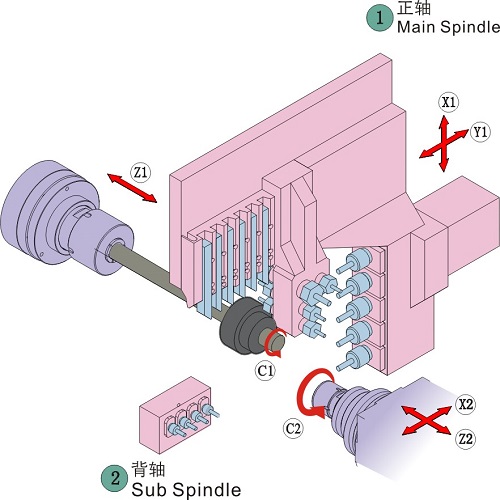

移动轴数 5轴 X 1 、Y 1 、Z 1 、X 2 、Z 2
移动轴电机功率 1.1kw
其他 接料机构 短料 传输带接料排出
长料 副主轴后方排出
电源功率 20kw
空气压力 0.4MPa以上
切削油箱容量 286L
机床尺寸 2.47m×1.6m×2.0m
机床重量 3880KG
