六轴CNC高精度数控无心磨床

对各种圆柱体零件,环形零件及长棒料进行通磨加工。对圆锥小于1:20的圆锥体和各种成形回转体零件的切入磨削加工。

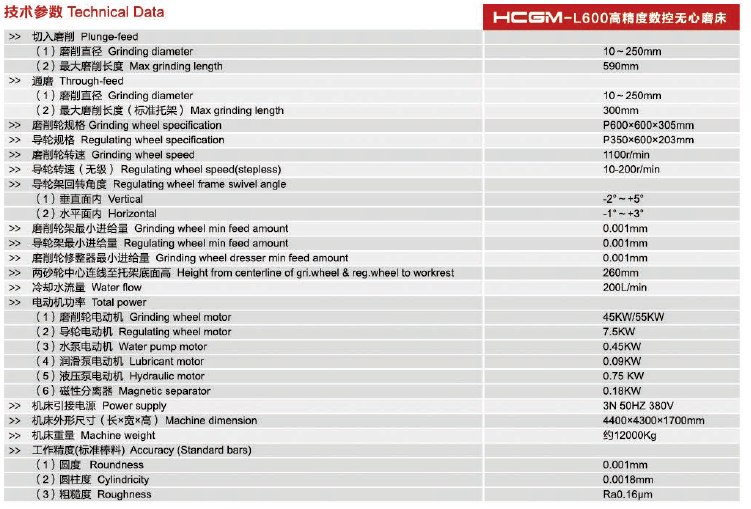

磨削直径:10~250mm 最大磨削长度:590mm
系统:西门子828D六轴数控系统

联系我们

  •  六轴CNC高精度数控无心磨床
    微信
  •  六轴CNC高精度数控无心磨床
    淘宝店铺

陶经理

15852551413

相似推荐

倒立式车床采用了主轴上下料作为Z向拖板的组成部分进行工件取放的操作。可加工最大直径300 mm的工件。短行程和结构紧凑的设计实现了极短的装夹和节拍时间。这样可确保倒立式车床在加工经常变化的批量尺寸及零件改型时具有极高的灵活性,既可以自动化生产又无需机械手。

采用稳定的C形结构,五轴联动。标配高速电主轴,直驱数控转台和伺服刀库。

适用于汽车零部件等轴类,盘类,圈类零件生产。

对各种圆柱体零件,环形零件及长棒料进行通磨加工。对圆锥小于1:20的圆锥体和各种成形回转体零件的切入磨削加工。

★专业开发简洁明了人机画面设置加工参数,具备预警功能。 ★内建各项砂轮修整循环程式,如:底面、斜角、内外圆角、复角、曲面等模式。 ★内建各项磨削循环程式,如:平面、台阶、等深距沟槽、不等深距沟槽、曲面等模式。 ★具备手轮模拟磨削路径功能,手轮转动机床运行路径

​双头车床适用于两端同轴度要求较高的较长棒料或管类零件加工。

1.车铣复合加工中心使用高精度内藏式主轴; 2.自由移动式操作面板提高作业效率; 3.机型主要大批量生产各种小零件及复杂零件高速加工,多样化加工; 4.特别是细长复杂工序可一次性加工成型,可配置自动送料装置提高效率; 5.材料明细:切削、铜、铁、铝合金、不锈钢、铁弗龙等材质

机床配备副主轴及副刀架,实现工件旋转对接进行二次加工,减少二次装夹时间。系统配备双通道功能,实现正副主轴同时加工,免除二次加工麻烦,大大提高生产效率。可配备全自动送料机及产品收集装置,实现全自动化生产管理。


一、机床主要特点

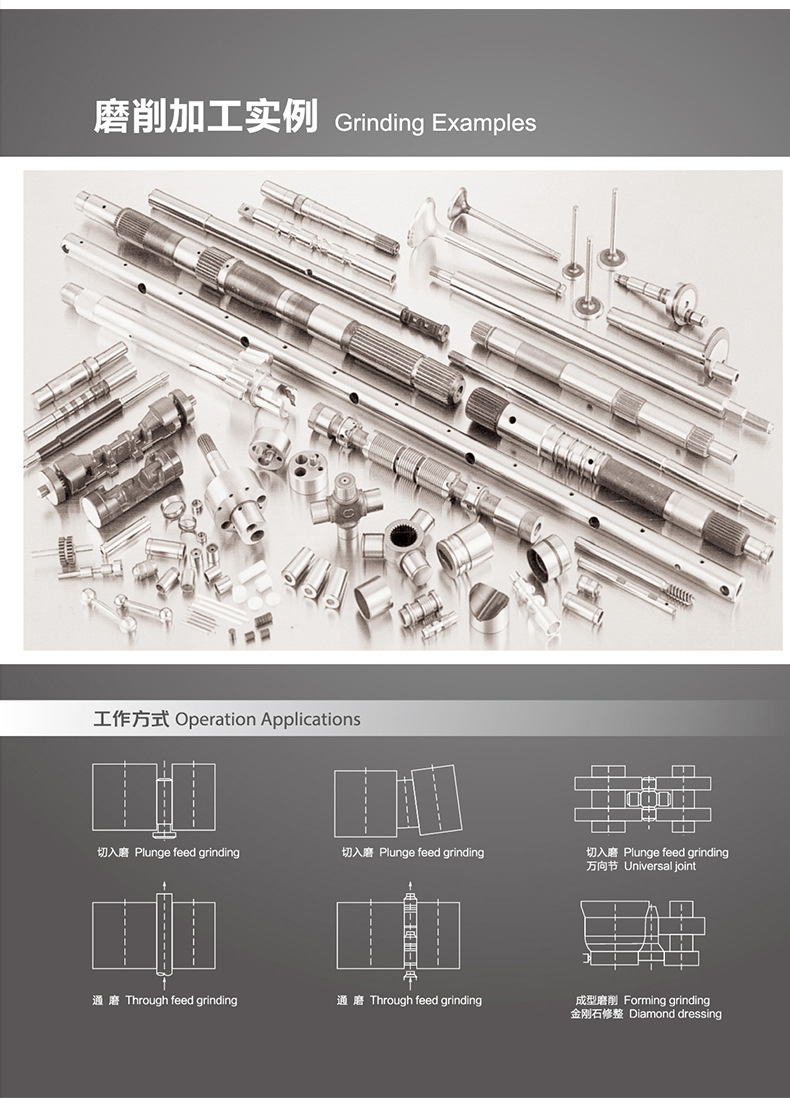

 ◆通磨

对各种圆柱体零件,环形零件及长棒料进行通磨加工。

 ◆切入磨

对圆锥小于120的圆锥体和各种成形回转体零件的切入磨削加工。

  1. 1.床身

机床采用砂轮架,导轮架双面移动的布局方式,床身采用铸铁结构,坚实加强筋,扭矩刚性设计,吸震性能好,经过严格的时效处理,保证所有运动部件实现精密磨削,并保持长期稳定性。

2.砂、导轮装置

机床采用外径600mm宽度600mm砂轮,切削力强,通磨时一次通过的磨削余量可加大,减少重复磨削次数,可提高生产效率。

砂轮采用由变频器控制的恒线速控制技术,保证切削性能的稳定。

砂轮、导轮主轴采用五片式球支承短轴瓦油膜动压轴承,砂轮、导轮均为双支承结构

3.进给装置

导轮架进给导轨为平V型贴塑导轨,导轮架采用伺服电机驱动滚珠丝杆方式,进给精度0.001mm。

砂轮架进给导轨为平V型贴塑导轨,砂轮架采用伺服电机驱动滚珠丝杆方式,进给精度0.001mm。

4.修整装置

砂轮修整器往复导轨采用直线导轨,伺服电机驱动滚珠丝杠机构;进给采用双V型滚针导轨,伺服电机驱动滚珠丝杆机构,可完成插补修整功能。

砂轮修整器往复导轨采用直线导轨,伺服电机驱动滚珠丝杠机构;进给采用双V型滚针导轨,伺服电机驱动滚珠丝杆机构,可完成插补修整功能。

5.润滑装置

砂轮、导轮主轴润滑采用单独润滑油箱,并带有恒温装置。

6.冷却装置

◆11.冷却系统采用12米高扬程水泵,冷却效果好。

7.电气控制装置

导轮采用交流变频无级调速装置,既能无级调速,亦具防倒拖功能。

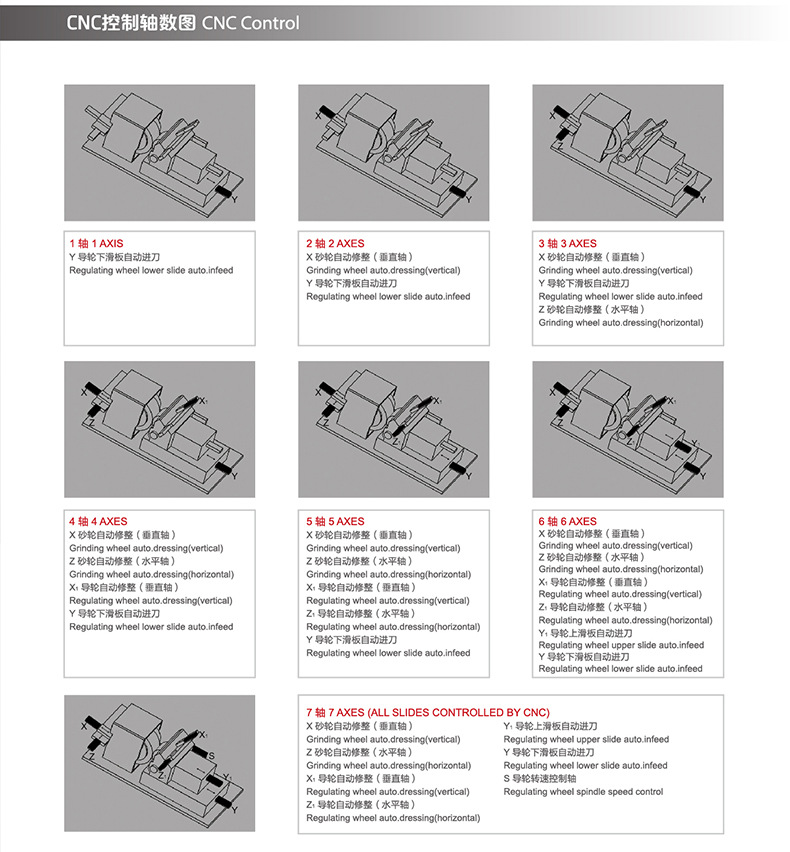

◆12.操作系统采用西门子828D六轴数控系统,设有自动切入磨削程序,进给量、速度、时间、台阶差均为可调。

8.床身设计

本机床为模块化设计,外形美观。用户可根据自己的需要进行配置选购。
