汽车转向节五轴专机

转向节是汽车转向桥上的主要零件之一,其功用是承受汽车的前部载荷,支撑并带动汽车前轮主销转动而使汽车转向,因其承受着多变的冲击荷载,所以对其强度要求较高,锻钢的转向节是整体结构强,可减轻重量设计,在价格和经济性方面较有优势。

看内容详情
看内容详情

联系我们

  • 汽车转向节五轴专机
    微信
  • 汽车转向节五轴专机
    淘宝店铺

陈小姐

18006190883

相似推荐

立式数控车床(横梁型),是在吸收了国内外同类机床先进技术的基础上,集我公司多年生产立式车床的经验,顺应市场需求而设计、生产的优秀产品。该系列机床经济、高效,是汽车、军工及其它各类机械行业加工复杂盘类零件的首选。

倒立式车床采用了主轴上下料作为Z向拖板的组成部分进行工件取放的操作。可加工最大直径300 mm的工件。短行程和结构紧凑的设计实现了极短的装夹和节拍时间。这样可确保倒立式车床在加工经常变化的批量尺寸及零件改型时具有极高的灵活性,既可以自动化生产又无需机械手。

产品特点

转向节是汽车转向桥上的主要零件之一,其功用是承受汽车的前部载荷,支撑并带动汽车前轮主销转动而使汽车转向,因其承受着多变的冲击荷载,所以对其强度要求较高,锻钢的转向节是整体结构强,可减轻重量设计,在价格和经济性方面较有优势。

采用高速低扭矩切削,夹具磨损量小,主轴轴承受力小,机器寿命长。进给速度快,可获得更高的工件表面质量,且因散热条件好,工件热变形小,可获得更高的加工精度。 Z轴方轨,稳定性强、刚性强,有利于大力切削。

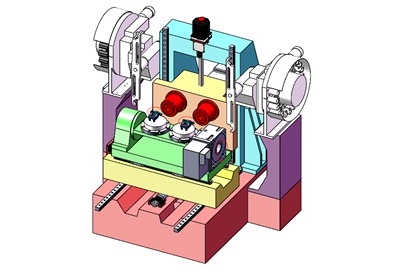

转向节五轴专机结构-1


一次装夹 6面加工

汽车转向节五轴专机是在吸收、消化德国巨浪转向节专机的基础上,由资深工程师设计的专用机床, 毛胚件一次装夹一套, 完成工件所有6个面的工序加工 ,在国内还没有同类的加工机床。

装夹次数少、效率高、加工精度高、价格低,沈阳巨浪转向节(车轮支架)5轴加工专机是性价比非常高的设备。

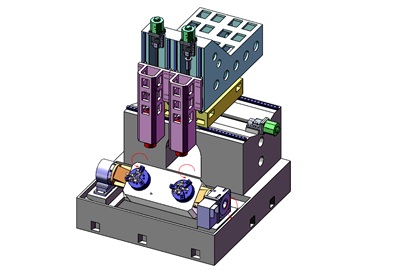

转向节五轴专机结构-2

加工节拍

加工节拍:约10min/套 – 传统的加工由3-4台立加、卧加组成
加工节拍:约4min/套 – 德国巨浪转向节5轴双工位卧加
加工节拍:约5min/套 – 沈阳巨浪转向节(车轮支架)5轴加工专机

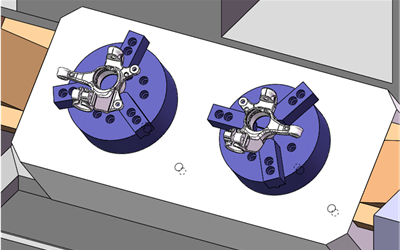

转向节五轴专机结构-4

机床配置

标配项 选配项
主轴中心出水-2/4MPa 主轴中心出水8MPa(铝合金断削,去毛刺)
工作台气源接口2进2出接 削切液冷却系统
B/C轴标配园光栅 冲销装置
主轴油冷机 油水分离系统
主轴气幕防尘系统 内藏式主轴 16000 ~ 24000rpm
主轴吹气系统 XYZ轴光栅尺
环装喷水系统 DD力矩转台
电柜空调机 开门安全锁
清洗水枪 油雾回收器
清理气枪 旋转气窗


技术参数

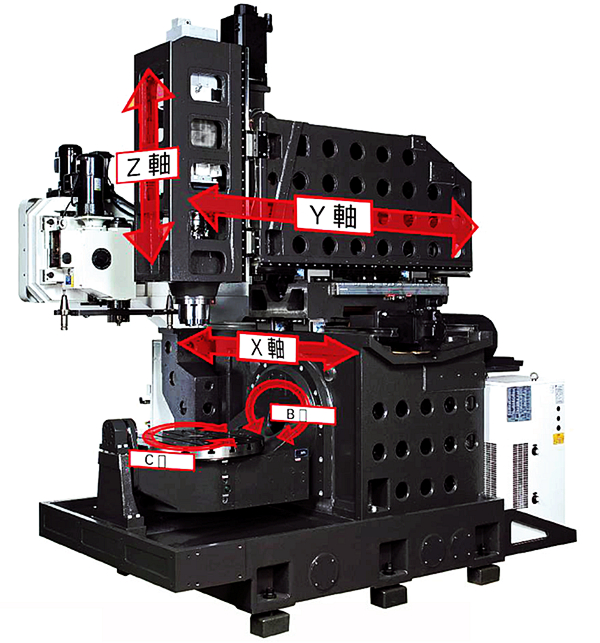

项目 单位 5axis VMU400 5axis VMU630
行程 X、Y、Z行程 mm 600x320x320 700x450x400
主轴端面至工作台面距离 mm 200~520 200~600
B轴  ° +5°~ -110° +5°~ -110°
C轴  ° 360° 360°
主轴 主轴马达 Kw 7.5/11 11/15
主轴转速 rmp 12000 12000
主轴链孔
BBT40/HSK63 BBT40/HSK63
工作台 工作台尺寸 mm Φ320/400 Φ500/630
最大承重 Kg 150/200 300/500
进给 X、Y、Z快速进给 M/min 48 36
B、C快速进给 rmp 33 25
刀库 刀库类型
刀臂式 刀臂式
刀具数量 pcs 24/32 24/32
精度 定位精度 mm ±0.005/300
重复精度 mm ±0.003/300
外观 总功率 Kw 30 30
机器重量 kg 7000 10000
机床尺寸 mm 2200×2380×2800 2550×3200×3100
