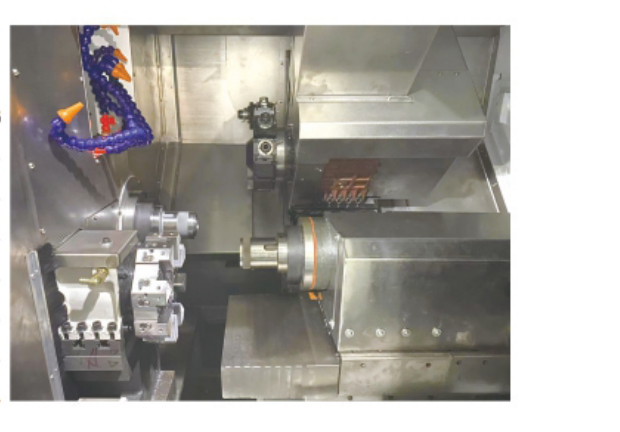

双头车床适用于两端同轴度要求较高的较长棒料或管类零件加工。
机床配备副主轴及副刀架，实现工件旋转对接进行二次加工，减少二次装夹时间。系统配备双通道功能，实现正副主轴同时加工，免除二次加工麻烦，大大提高生产效率。可配备全自动送料机及产品收集装置，实现全自动化生产管理。
系统可分开独立操作然后主轴对接实现长棒料工件两头分道一次性加工完成，可实现双主轴旋转对接。同时排屑方便。
适用于汽车零部件等轴类，盘类，圈类零件生产。

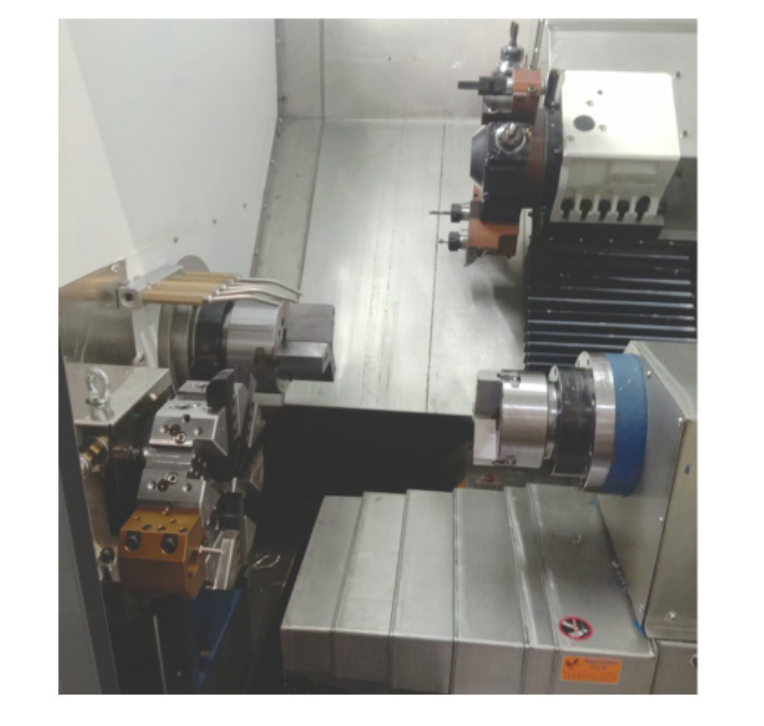

拥有多项功能的错位双主轴机床，可搭配双何服刀塔或者动力头，可任意搭配，根据客户不同的需求搭配不同的刀塔或动力头来满足加工需求，可搭配棒料送料机做棒科加工或行架机械手与简易送料完成短料的自动化加工，话合批量的产品一次成型。
参数表
名称 规格、型号 名称 规格/型号
主轴最高转速rpm 4500 X1/Z1轴进给电机扭矩NM 8/10
床身最大回转直径mm Ф350 X2/Z2轴进给电机扭矩NM 8/10
滑板上最大回转直径mm Ф100 冷却泵电机功率W 500w
X1/Z1轴行程mm 700/300 X/Z轴定位精度 ±0.005
X2/Z2轴行程 mm 700/300 X/Z轴重复定位精度 ±0.005
X/Z轴快速进给速度m/min 30/30 加工精度mm IT6(0.01)
刀具截面mm 20*20 椭圆度mm 0.003
镗刀杆直径mm Ф 20 刀架形式 排刀
主轴通孔直径mm Ф55 电源形式 三相交流380V+10% 50Hz
科管通过直径mm Ф46 机床总功率kw 14
装夹方式 前推式简夹 外形尺寸(长x宽x高）mm 2150*1900*1850
主轴换擅方式 电主轴，伺服直驱 机床总重量kg 3500
主轴伺服功率kw[C1/C2] 5.5/5.5 机床颜色 黑色底座，乳白色防护罩
主轴端头形式 A2-5第二主轴A2-4
数控车床机械部件配置表
名称 规格/型号 备注
永磁同步电主轴 第一主轴A2-5台湾健樁,备轴A2-4 多川
X轴固定端轴承 NSK
Z轴固定端轴承 NSK
X轴滚珠丝杆 精度C3级、Ф32-10 台湾上银
Z轴滚珠丝杆 精度C3级、Ф32-10 台湾上银
X1/X2轴规轨 RGH30滚珠线轨 台湾上银
Z1/Z2轴线轨 Z1RGW30滚柱线轨Z2滚珠 台湾上银
导轨润滑件 齿轮泵 国产名优
夹头 前推式简夹 国产名优
液压回转油缸 6时 国产名优
数控系统及主要电器件配置表
名称 规格 备注
数控系统 台湾新代22TB双通道总线数控系统
进给电机 日本安川1.3KW总线绝对值何服电机
主轴电机与驱动器 5.5KW 科腾
主轴驱动 伺服5.5KW 科腾
脚踏开关 德立西
电器元件 施耐德
