高速数控滚齿机

Yk型高速数控滚齿机。主要为圆柱直齿轮、圆柱斜齿轮、同步带轮、链轮、花键、蜗轮、鼓型齿轮等零件的生产加工而研发。机床为卧室布局,设计新颖,产品设计的主旨思路是:以客户的切实需求作为设计目标,将提高产品质量、提高生产效率、降低齿轮生产成本这几方面着重打造。并为广大用户针对不同产品设计配套的自动上下料机械手,大大提高生产效益。

最大加工直径 The largest machining diameter mm 120 最大加工模数 The largest prooessing module m 2.5 工作台面直径 Wbrk surface diameter mm 110 最大刀具直径 The largest diameter cutter mm 80

联系我们

  • 高速数控滚齿机
    微信
  • 高速数控滚齿机
    淘宝店铺

陈小姐

18006190883

相似推荐

倒立式车床采用了主轴上下料作为Z向拖板的组成部分进行工件取放的操作。可加工最大直径300 mm的工件。短行程和结构紧凑的设计实现了极短的装夹和节拍时间。这样可确保倒立式车床在加工经常变化的批量尺寸及零件改型时具有极高的灵活性,既可以自动化生产又无需机械手。

采用稳定的C形结构,五轴联动。标配高速电主轴,直驱数控转台和伺服刀库。

适用于汽车零部件等轴类,盘类,圈类零件生产。

对各种圆柱体零件,环形零件及长棒料进行通磨加工。对圆锥小于1:20的圆锥体和各种成形回转体零件的切入磨削加工。

立式数控车床(横梁型),是在吸收了国内外同类机床先进技术的基础上,集我公司多年生产立式车床的经验,顺应市场需求而设计、生产的优秀产品。该系列机床经济、高效,是汽车、军工及其它各类机械行业加工复杂盘类零件的首选。

数控平面磨床在一次安装工件的情况下完成平面、切槽、台阶的自动循环磨削,具有砂轮自动进给,粗、精、无火花磨削及砂轮自动修整及补偿等功能

高精密直进式外圆磨床加工数控化,精度高,标准化建立,确保了产品品质。

高精密数控无心磨床具有高精密高稳定性,拥有广泛的系列机种选择,满足各种研磨需求,齐全的选购配备,提升操作功能及方便性。

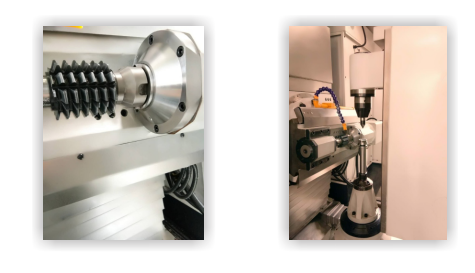

Yk型高速数控滚齿机。主要为圆柱直齿轮、圆柱斜齿轮、同步带轮、链轮、花键、蜗轮、鼓型齿轮等零件的生产加工而研发。机床为卧室布局,设计新颖,产品设计的主旨思路是:以客户的切实需求作为设计目标,将提高产品质量、提高生产效率、降低齿轮生产成本这几方面着重打造。并为广大用户针对不同产品设计配套的自动上下料机械手,大大提高生产效益。

机械特点

1.采用齿轮箱【EGB】功能,取消了传统齿轮机复杂的机械传动链,大大增加了传动刚性和精度,避免了传统齿轮机复杂的挂轮计算和交换挂轮等工作。

2.机床铸件采用牢固的双层壁筋结构,并通过有限元分析,使机床的整体刚性和床身精度稳定性达到最佳状态。

3.独特的导轨配置方式使机床在得到刚性、增加滚切力的同时又避免了导轨爬行对产品质量所产生的影响。

4.在湿式滚切时,采用机床整体导热方式,通过冷却油循环带走高速滚切所产生的热量,同时也使部分热量均匀传导到机床各处打到热平衡效果。

5.采用独特的结构消除间隙,提高产品精度稳定性和机床传动平稳性,也使机床具有良好的动态响应特性。

6.机床在采用相应的刀具和工装时,可以采用湿式滚切和干式滚切二种方式。

7.加装特殊选件后,机床可实现硬齿面齿轮的二次对刀和精刮功能,省去硬齿面的磨齿环节从而大大节省了加工成本。

8.加工最高精度可达6级。

9.友好的数控加工界面,使得机床的操作变得简单易学,通过简单几天的培训即可操作机床。

主要技术参数

    项 目                           Project                            单位                参数值

最大加工直径           The largest machining diameter                    mm                       120

最大加工模数           The largest prooessing module                     m                          2.5

工作台面直径           Wbrk surface diameter                                  mm                       110

最大刀具直径           The largest diameter cutter                           mm                       80

最大刀具长度           The biggest tool length                                 mm                       90

使用刀杆规格           The use of tool rod specifications                  mm                  13、16

主轴锥度规格           The spindle taper specif ications                    BT                          30

滚刀轴最高转速       Highest hob shaft speed                                rpm                    3000

工件轴最高转速       Wlbrkpiece axis of the highest speed            rpm                      440

X轴行程                               X trip                                                   mm                       105

 Y轴行程                              Y trip                                                   mm                       80

Z轴行程                               Z trip                                                   mm                      300

工件角度                       Workpiece angle                                        °                         ±45"

X轴最大快速移动    X axis maximum fast moving speed                mm                     5000

Y轴最大快速移动   Y axis maximum fast moving speed                 mm                     2000

Z轴最大快速移动   Z axis mexim fast mving speed                        mm                     5000

机床电器总功率     The total pawer of electric machine                  kw                         18

机床外观尺寸         Machine tool appearance size                         mm            2220x2020x2020

机床重量               Machine weight                                                kg                         约4600

注:本机床为5轴4联动和6轴4联动
