CKV500-800系列数控立式车床

适合汽车,轴承,发动机,电梯等大批量生产的行业。

床身最大回转直径 600mm

加工精度 IT6-IT7

定位精度 x轴0.018mm/z轴0.020mm

主传动逻辑采用日本OMRON可编程序控制

电器元件采用施奈德或西门子;工作台流量控制采用德国西德福流量发讯器

进给系统为交流18级

按用户要求可提供侧刀架、冷却装置、数显装置等附件

联系我们

  • CKV500-800系列数控立式车床
    微信
  • CKV500-800系列数控立式车床
    淘宝店铺

陶经理

15852551413

相似推荐

立式数控车床(横梁型),是在吸收了国内外同类机床先进技术的基础上,集我公司多年生产立式车床的经验,顺应市场需求而设计、生产的优秀产品。该系列机床经济、高效,是汽车、军工及其它各类机械行业加工复杂盘类零件的首选。

倒立式车床采用了主轴上下料作为Z向拖板的组成部分进行工件取放的操作。可加工最大直径300 mm的工件。短行程和结构紧凑的设计实现了极短的装夹和节拍时间。这样可确保倒立式车床在加工经常变化的批量尺寸及零件改型时具有极高的灵活性,既可以自动化生产又无需机械手。

所有的努力

都是为了让加工更简单

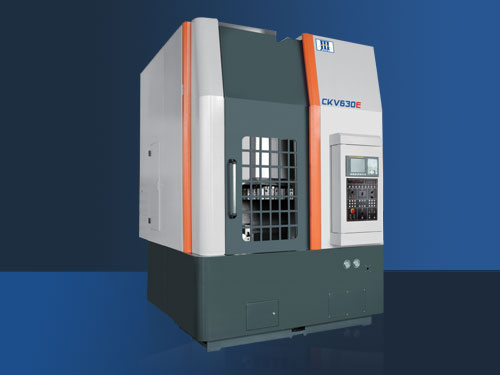

1. 设备整体外观及功能介绍



2. 设备内部结构



高密度铸铁,整体式底座,大截面横梁及立柱,进口滚柱导轨,有效保证机床刚性。


伺服主轴,宽广的调速范围。进给轴高速位移,丰富的自动化刀塔配置,整体式防护并可选配自动门,选配机器人接口,可方便联组成自动化生产线,特别 适合汽车,轴承,发动机,电梯等大批量生产的行业。


3. 主要配置展示


整体式主轴单元,回转精度 高;进口滚柱直线导轨,预拉 式丝杆支承,兼顾切削刚性及定位精度。


主轴单元及丝杆支承单元免维护。液压系统的调整直接在正面门后。


刀塔形式:


A型刀塔
采用端齿盘定位,能承受很大的 切削力,重复定位精度0.005。 换刀时间短,允许装直径粗的刀 杆,加高厚度尺寸较大的零件刚 性更好。



E型刀塔
刀位多,液压换刀及锁刀,刚性好;端 齿盘定位,重复定位精度0.003;具有就 近换刀功能,换刀速度快。比较适合于 扁平类零件加工。



V.D.I刀塔
在E型刀塔基础上具备了钻攻铣等动力刀 具功能,配合主轴的C轴控制,使机床具 备车、钻、攻、铣一体功能,可减少工 件上下料时间,减少重复定位误差,节约物流空间。

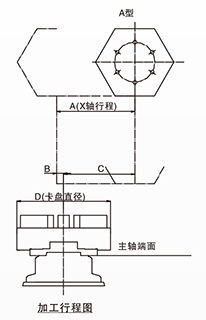

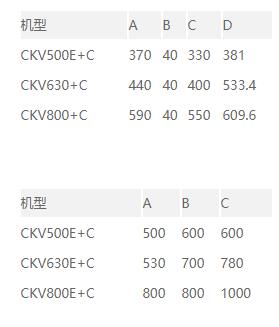

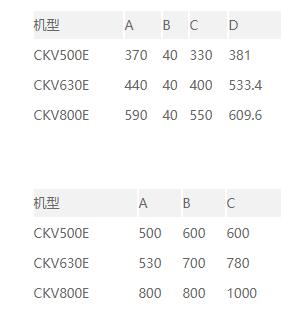

加工行程:


A型刀塔


E型刀塔


V.D.I型刀塔

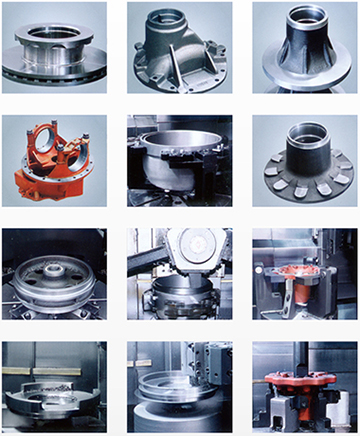

4. 加工案例


5.设备参数性能


参数名称
单位 CKV500A CKV500E KV500E+C CKV630A CKV630E
床身上最大回转直径 mm 600 600 600 780 780
最大切削高度 mm 600 600 600 700 700
床身上最大回转直径 mm 500 500 500 630 630
主轴 主轴转速范围 r/min 50-1500 50-1500 50-1500 50-750 50-750
主轴输出扭矩 N.m 750 750 750 780 780
主电机输出功率 连续/30分钟 KW 22/30 22/30 22/30 22/30 22/30
卡盘直径 inch 15 15 15 21 21
X轴快移速度 m/min 12 12 12 10 10
Z轴快移速度 m/min 12 12 12 10 10
X轴行程 mm 330 330 330 400 400
Z轴行程 mm 600 600 600 700 700
加工精度
IT6-IT7 IT6-IT7 IT6-IT7 IT6-IT7 IT6-IT7
加工工件表面精糙
Ra1.6 Ra1.6 Ra1.6 Ra1.6 Ra1.6
定位精度 X 轴 mm 0.018 0.018 0.018 0.018 0.018
Z 轴 mm 0.020 0.020 0.020 0.020 0.020
重复定位精度 X 轴 mm 0.006 0.006 0.006 0.006 0.006
Z 轴 mm 0.008 0.008 0.008 0.008 0.008
标准刀架形式
立式6工位 卧式8工位 卧式8工位动力刀座 立式6工位 卧式8工位
机床重重 kg 8000 8000 8200 9000 9000
机床外形(长*宽*高) mm 3200*2000*3000 32 00*2000*3000 32 00*2000*3000 3600*2300*3100 3600*2300*3100


参数名称
单位 CKV630E+C CKV800A CKV800E CKV800E+C
床身上最大回转直径 mm 780 1000 1000 1000
最大切削高度 mm 700 800 800 800
床身上最大回转直径 mm 630 800 800 800
主轴 主轴转速范围 r/min 50-750 50-750 50-750 50-750
主轴输出扭矩 N.m 780 1800 1800 1800
主电机输出功率 连续/30分钟 KW 22/30 30/37 30/37 30/37
卡盘直径 inch 21 24 24 24
X轴快移速度 m/min 10 10 10 10
Z轴快移速度 m/min 10 10 10 10
X轴行程 mm 400 550 550 550
Z轴行程 mm 700 800 800 800
加工精度
IT6-IT7 IT6-IT7 IT6-IT7 IT6-IT7
加工工件表面精糙
Ra1.6 Ra1.6 Ra1.6 Ra1.6
定位精度 X 轴 mm 0.018 0.018 0.018 0.018
Z 轴 mm 0.020 0.020 0.020 0.020
重复定位精度 X 轴 mm 0.006 0.0075 0.0075 0.0075
Z 轴 mm 0.008 0.015 0.015 0.015
标准刀架形式
卧式8工位动力刀座 立式6工位 卧式8/10工位 卧式8/10工位动力刀座
机床重重 kg 9500 12000 12000 12500
机床外形(长*宽*高) mm 3600*2300*3100 3800*2500*3500 3800*2500*3500 3800*2500*3500
