高液静压无心磨床

自研专利技术高液静压主轴,提供<1.5μm的旋转精度。高刚性主轴,不易变形,适用于重切削 ,砂轮线速度达到50m/s,研磨精度高,确保工件最佳表面光洁度

联系我们

  • 高液静压无心磨床
    微信
  • 高液静压无心磨床
    淘宝店铺

陶经理

15852551413

相似推荐

数控平面磨床在一次安装工件的情况下完成平面、切槽、台阶的自动循环磨削,具有砂轮自动进给,粗、精、无火花磨削及砂轮自动修整及补偿等功能

高精密直进式外圆磨床加工数控化,精度高,标准化建立,确保了产品品质。

高精密数控无心磨床具有高精密高稳定性,拥有广泛的系列机种选择,满足各种研磨需求,齐全的选购配备,提升操作功能及方便性。

高精度走心式CNC段差磨床广泛应用于钨钢刀具段差研磨、精度高,效率高,而且可以替代大部分外圆磨磨削产品。

数控复合磨床设备是新一代高精度、高效率的生产型机床,主要用于盘类、轴类(或类似零件)的阶梯内孔、阶梯端面、阶梯外圆(包括短外锥)的量产加工。

★专业开发简洁明了人机画面设置加工参数,具备预警功能。 ★内建各项砂轮修整循环程式,如:底面、斜角、内外圆角、复角、曲面等模式。 ★内建各项磨削循环程式,如:平面、台阶、等深距沟槽、不等深距沟槽、曲面等模式。 ★具备手轮模拟磨削路径功能,手轮转动机床运行路径

自研专利技术高液静压主轴,提供<1.5μm的旋转精度。高刚性主轴,不易变形,适用于重切削 ,砂轮线速度达到50m/s,研磨精度高,确保工件最佳表面光洁度

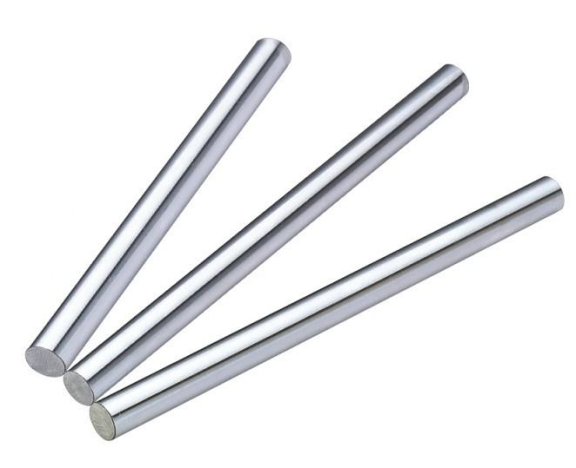

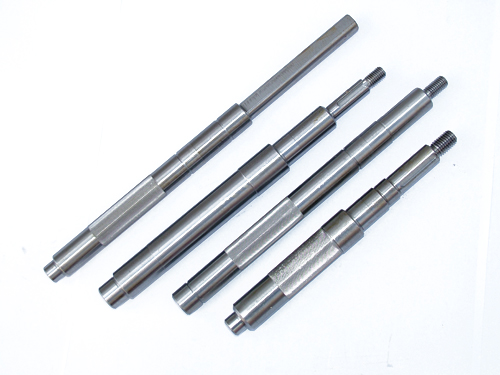

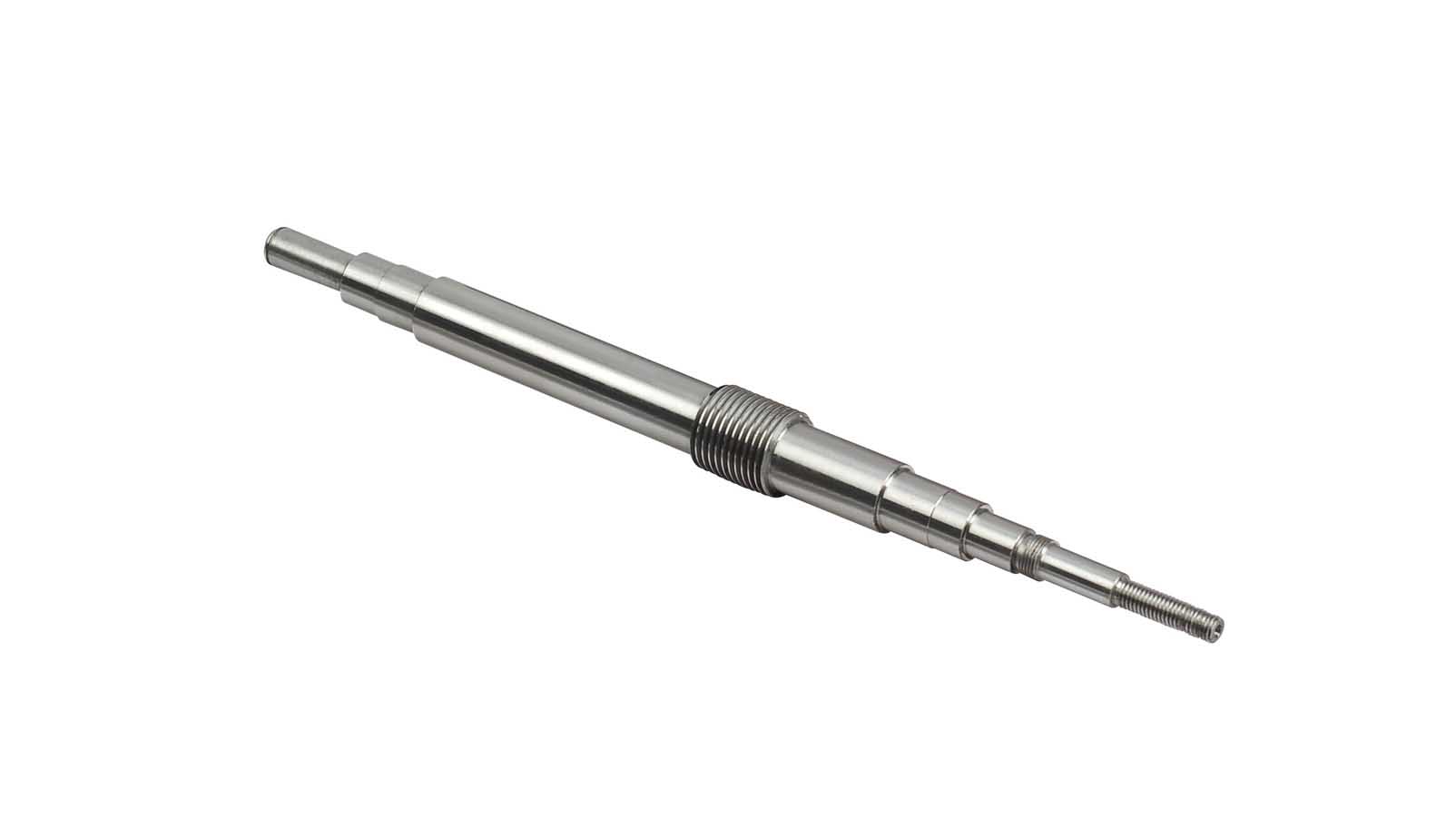

对各种圆柱体零件,环形零件及长棒料进行通磨加工。对圆锥小于1:20的圆锥体和各种成形回转体零件的切入磨削加工。



高刚性床身

兴富祥自产的高品质米汉纳铸铁,采用低周波熔炉, 保证铸件的品质;

经正常化处理及 1.5 年自然时效,消除床身内应力, 保证床身精度,可保证不变形;

导轨面经高频淬火、精密研磨、人工铲花,高耐磨性、 高刚性; 稳定的床身结构设计,机床具备极高整体精度;

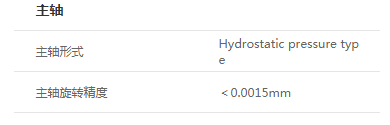

液静压主轴

主轴采用日本进口 SNCM-220H 高级合金钢, 经调质、深冷及精密研磨,使主轴精度高、转速高;

主轴座采用高液静压专利,可形成 20-25KG/cm2 高压油膜,使主轴悬浮于其中,工作状态中与主 轴座无接触、无摩擦,产生高刚性,不会有磨耗, 可保证高精度加工及超长工作寿命;

高液静压主轴提供 3 年维保;

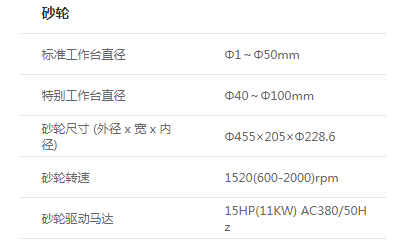

高精密研磨

兴富祥自己生产和装配的主轴,旋转精度

砂轮最快转速50m/s(液静压),35m/s(动压),确保 工件获得最佳表面光洁度; 导轮无级变速(10~300rpm),适应不同加工需求;


上下滑板

自动润滑系统,上滑板配合燕尾式滑轨,下滑板采用双Λ型导轨,提供平滑且精准的进刀;

上滑板旋转角度范围 +6° ~-6°,可方便准确地调节以适 应停止研磨的需求;

通磨作业时,上滑板具有 +6°~-5°的调节范围,用于调整 砂轮和工件之间的接触面;

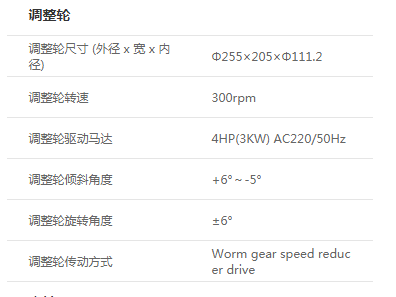

调整轮伺服马达

调整轮马达采用伺服马达,10-300rpm 无级变速 ,可调整到最佳线速度;

伺服马达和变速机置于导轮轴侧面,一改以往以皮 带连结方式,以蜗杆蜗轮直结,可减少震动,提高研 磨之稳定性;
