品牌/BRAND:NTH

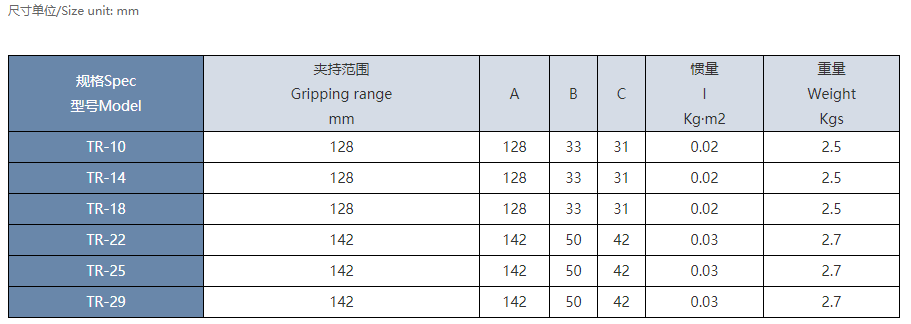

TR牵引卡盘

适用于外圆磨床,安装方便。

自动夹紧功能,可应用于自动化生产系统

安装应用:

安装:将卡盘的莫氏锥柄插入磨床主轴锥孔内,同时将带动盘的拨杆插入卡盘的拨杆孔,安装完成。

使用:把工件放入磨床两顶尖内,启动磨床头架主轴正转,夹盘转动同时自动夹住工件一起转动,进行磨削加工,磨削完成后头架主轴反转,卡盘即可自动松开工件。
